Benadering
Gebruik de optie Benadering om een gladde curve te maken die fit aan aan ruwe of aan een meting met gelimiteerde to punten. De optie Benadering heeft drie opties: Voortschrijdend gemiddelde, Bézier en Spline.Vanaf Coach 7.4 heeft de Benadering optie twee mogelijkheden:
- Nieuwe Formule - Hierbij wordt er een nieuwe variabele aangemaakt in een bestaande Run. De nieuwe variabele is berekend op basis van de formules gebruikt voor benaderingen:
- De Voortschrijdend gemiddelde formule voor de Voortschrijdend gemiddelde methode,
- De Spline formule voor de Spline methode, en
- De Bezier formule voor de bezier formule.
Een nieuwe grafiek met daarinde nieuwe "Benadering" wordt gemaakt. Coach tekent een vloeiende lijn waarbij de punten berekend worden voor elke pixel en niet alleen voor de waarden op de horizontale as. De lijn wordt niet geëxtrapoleerd buiten de meetpunten.
- Nieuwe Run - Met deze optie wordt een nieuwe Run gemaakt met daarin de bewerkte data. De nieuwe dataset kan bestaan uit meer punten dan de originele dataset (alleen Spline en Bezier methode) en kan gewoon bewerkt worden.
De Benadering optie kan niet gebruikt worden bij variabelen gemaakt met formules.
Een benadering uitvoeren en een nieuwe Variabele maken in een bestaande dataset
- Selecteer Analyse/Verwerking> Benadering > Nieuwe formule.
- Als de grafiek meerdere Runs heeft, selecteer dan het nummer van de run onder Run.
- Als de grafiek meerdere variabelen heeft op de verticale as, selecteer dan de gewenste variabele onder Var.
- Selecteer de benadering methode: Voortschrijdend gemiddelde, Spline or Bezier.
- Specificeer benaderingsparameters:
- Voor het voortschrijdend gemiddelde selecteer de gewenste Filterbreedte.
- Voor Spline laat de Mate van gladheid op Automatisch staan of stel de factor handmatig in door Factor te selecteren en de gewenste factor in te vullen. - Druk op Plot om de benadering te berekenen en zichtbaar te maken. De resulterende grafiek wordt weergegeven in rood. Wanneer het resultaat niet goed is, kunnen de parameterwaarden weer aangepast worden, waarna er weer op Plot gedrukt moet worden.
- Alle metingen - Wanneer deze optie aangevinkt is, wordt de zelfde formule gebruikt bij alle Runs. Wanneer Spline is gebruikt met een handmatig ingevulde factor, dan wordt deze factor gebruikt voor de formule voor alle runs, Terwijl dit niet altijd de beste factor is voor andere Runs. Wanneer de factor op Automatischstaat, wordt de factor automatisch gekozen voor elke Run, op basis van de gegevens van die specifieke run.
- Druk op OK om te bevestigen of op Cancelom te sluiten zonder veranderingen.
- Na bevestiging wordt een nieuwe variabele gemaakt met de gebruikte benadering formule en de formule wordt toegevoegd aan de tabel en de grafiek.
Een benadering maken en een nieuwe Run toevoegen
- Select Analyse/Verwerking > Benadering > Nieuwe Run.
- Als de grafiek meerdere Runs heeft, selecteer dan het nummer van de run onder Run.
- Als de grafiek meerdere variabelen heeft op de verticale as, selecteer dan de gewenste variabele onder Var.
- Selecteer de benadering methode: Voortschrijdend gemiddelde, Spline or Bezier.
- Specificeer benaderingsparameters:
- Voor het voortschrijdend gemiddelde selecteer de gewenste Filterbreedte.
- Voor Spline laat de Mate van gladheid op Automatisch staan of stel de factor handmatig in door Factor te selecteren en de gewenste factor in te vullen. - Druk op Plot om de benadering te berekenen en zichtbaar te maken. De resulterende grafiek wordt weergegeven in rood. Wanneer het resultaat niet goed is, kunnen de parameterwaarden weer aangepast worden, waarna er weer op Plot gedrukt moet worden.
- Na bevestiging bij de Spline of Bezier methode, het Gegevens toevoegen venster verschijnt. Vul het aantal punten in dat berekend moet worden. Als standaard is het aantal punten van de originele run ingevuld. Het aantal punten kan verhoogd worden tot 500000 punten.
- Druk op OK om te bevestigen of op Cancelom te sluiten zonder veranderingen.
- Na bevestiging wordt een nieuwe variabele gemaakt met de gebruikte benadering formule en de formule wordt toegevoegd aan de tabel en de grafiek
VOORBEELD

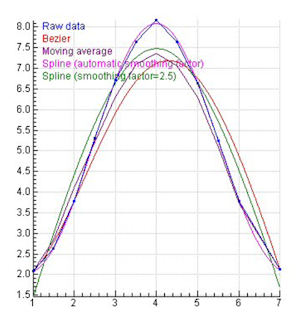

Een voorbeeld van verschillende benadering methoden. De grafieken in het diagram tonen het effect van verschillende benaderingstechnieken toegepast op een kleine dataset.
